旋涡振荡器模块 减震防撞医学检验多管漩涡模块海绵试管离心管架

旋涡振荡器模块｜产品技术说明书.pdf

旋涡振荡器模块
减震防撞多管漩涡模块｜海绵试管/离心管架｜适配主流涡旋混匀仪主机｜多孔位海绵垫片｜可定制孔径

别名：振荡器适配器、试管固定海绵、多管漩涡配件、泡沫试管架、多管混匀仪模块

一、产品概述

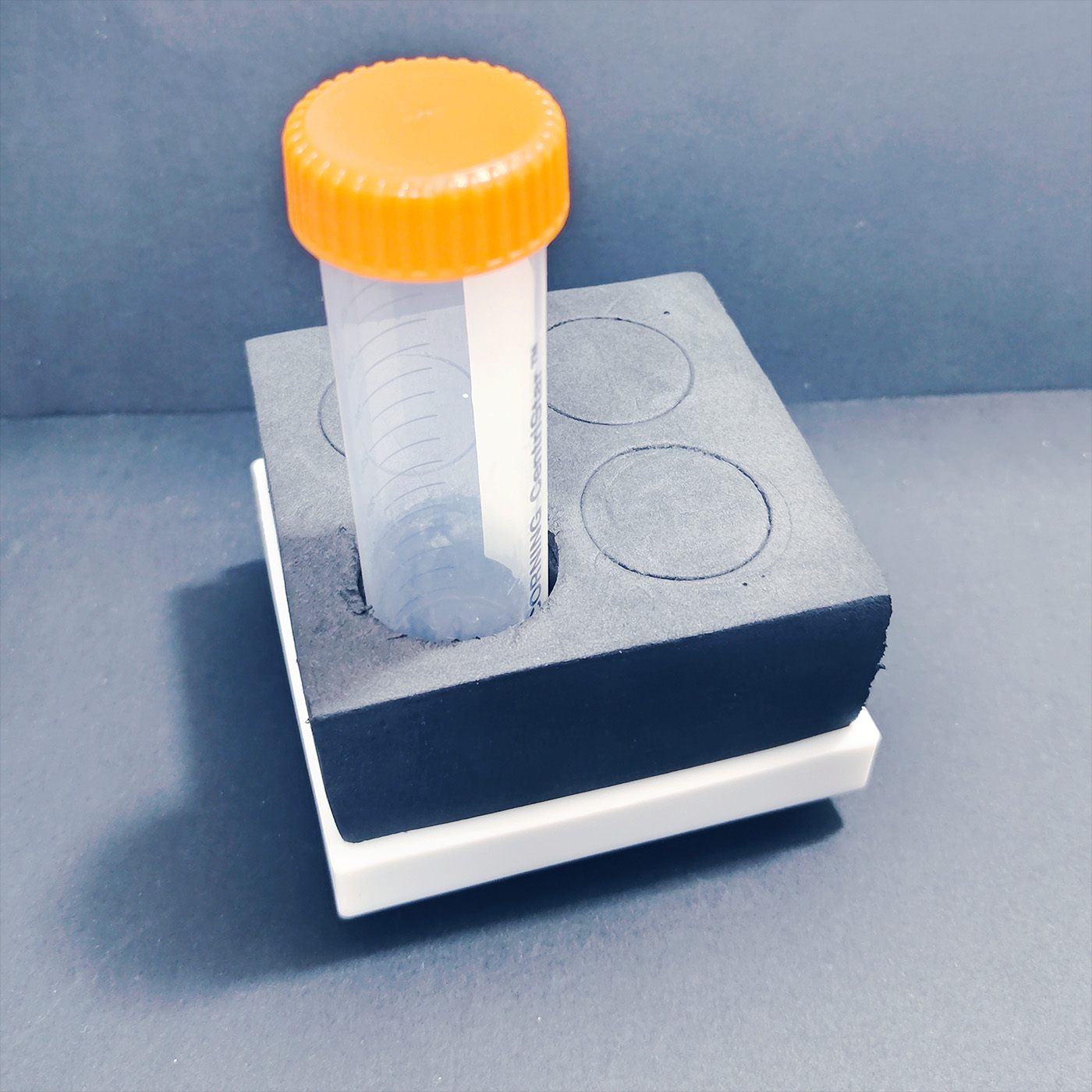

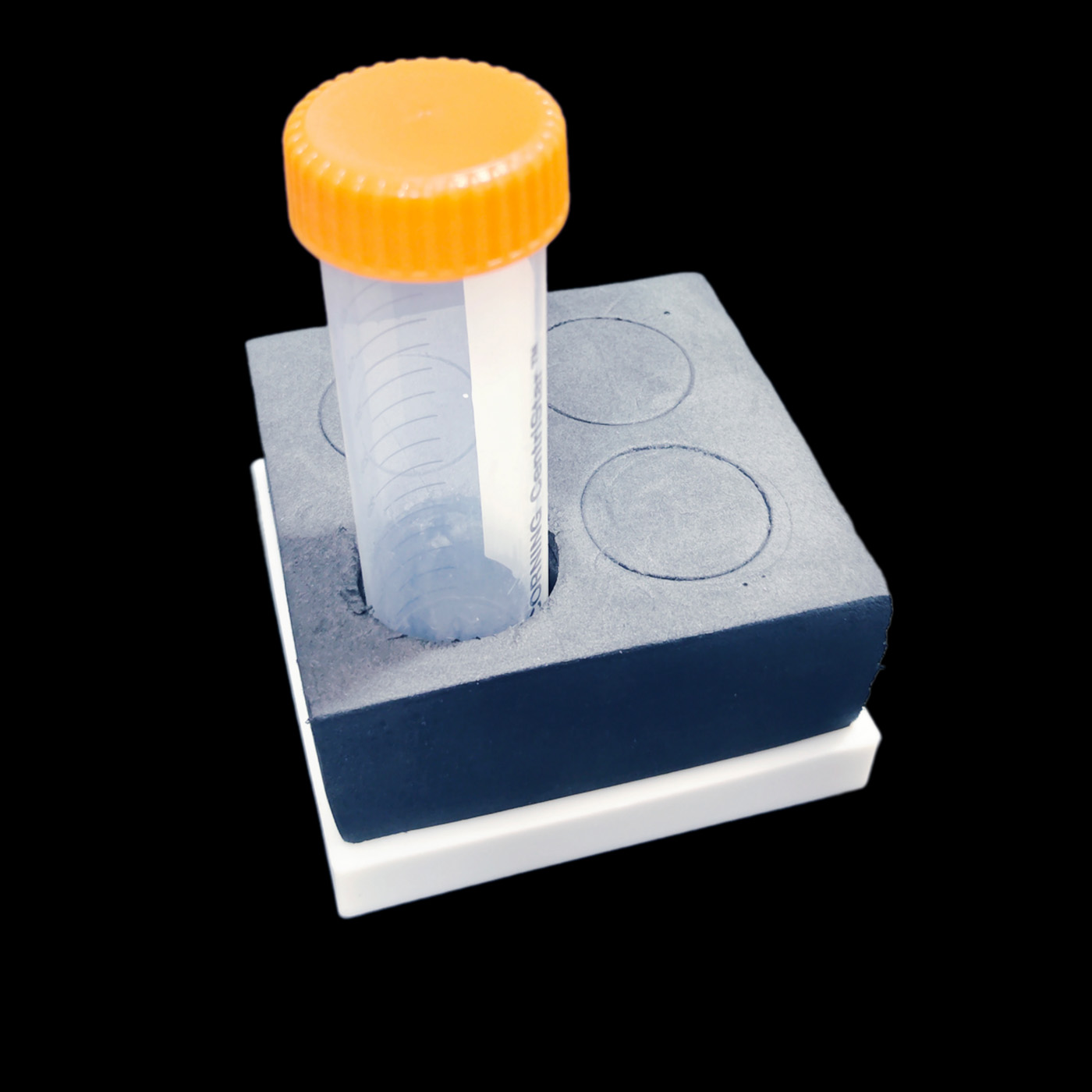

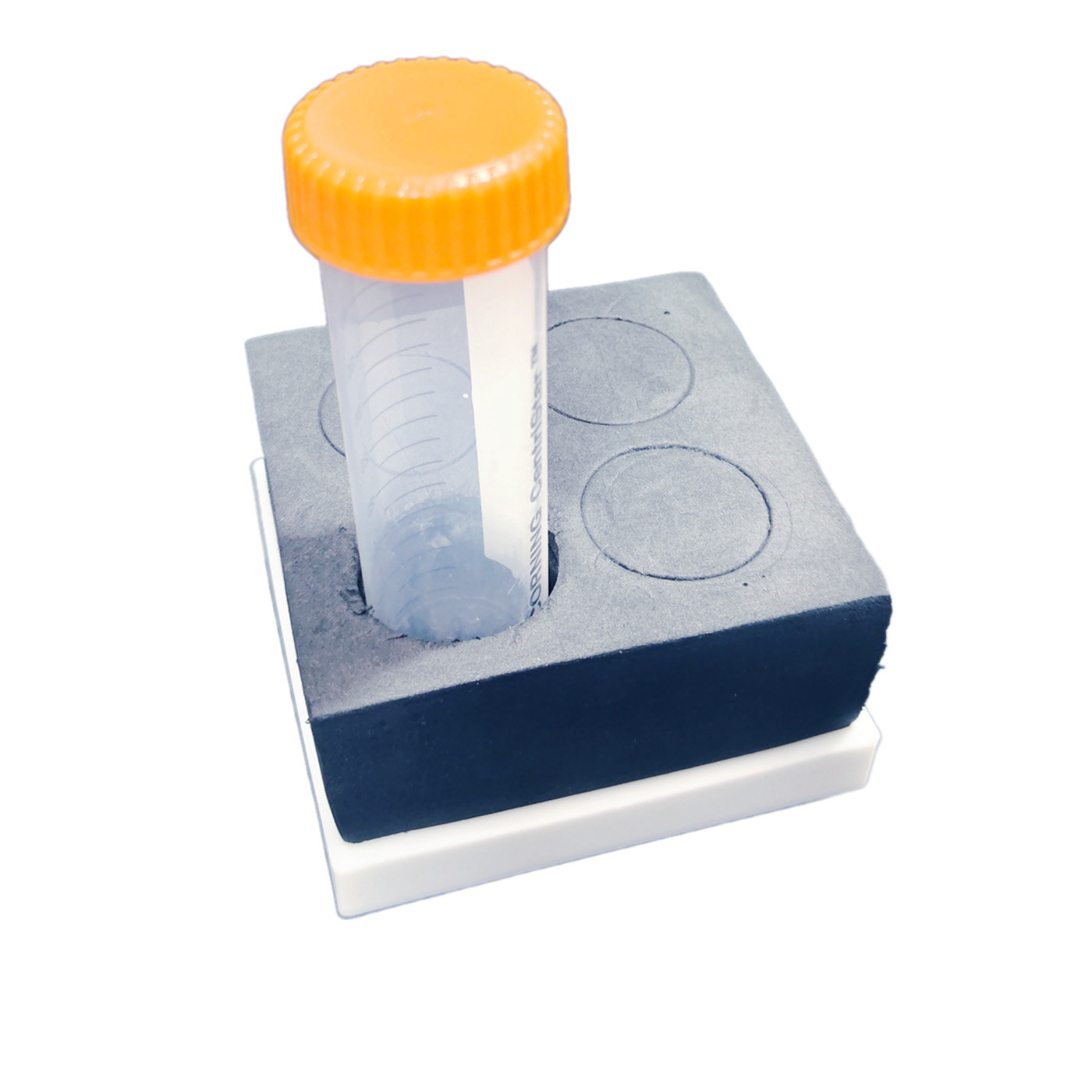

富沃克生物推出的旋涡振荡器模块是一款专为多管涡旋混匀仪及漩涡振荡器设计的高品质样品固定配件。产品采用高密度减震海绵或耐腐蚀泡沫材质，一体成型或可替换托盘设计，可有效固定试管及离心管，防止振荡时碰撞碎裂，确保仪器运行稳定安静。模块适用于多管涡旋混匀仪、漩涡振荡器等设备，海绵模块表面光滑易清洁，防滑防震，兼容上海净信、WIGGENS（维根）、碧云天等主流品牌。现货供应，欢迎实验室老师选购。

二、设计原理与结构特点

高密度海绵的减震固定原理：本模块采用高密度聚氨酯海绵或耐腐蚀泡沫材料，在显微镜下呈现微孔蜂窝状结构。当试管或离心管插入预先开好的孔位后，海绵材料在受到挤压时产生弹性形变，将容器牢牢包裹固定。这种固定方式具有三大优势：（1）弹性包裹可适应不同管径的微小差异，无需精密配合即可实现稳固固定；（2）海绵材质本身具有良好的减震吸能特性，可有效吸收振荡过程中产生的机械冲击，防止硬质容器之间相互碰撞碎裂；（3）柔软的接触面不会对玻璃或塑料管壁造成划伤。

多孔位布局与通用性设计：模块上根据标准试管架布局开设多个孔位，常见规格为50孔或15孔设计。50孔模块适用于10mm、12mm、13mm、15mm、16mm等小孔径试管及离心管；15孔模块适用于25mm、29mm等较大孔径，可容纳15mL及50mL离心管。模块外形尺寸通常为245×132×45mm，托盘垫尺寸约为305×178.5×25mm。用户可根据实验需求选择不同孔径规格的模块，部分产品支持孔径定制，以满足非常规管径的应用场景。

一体成型与可替换托盘设计：产品提供一体成型和可替换托盘两种结构。一体成型模块将海绵与底座固定为一个整体，结构稳固、不易移位，适合长期固定使用。可替换托盘设计则允许用户根据当天实验所用的管型快速更换不同孔径的海绵垫片，实现一机多用。

三、核心优势

1. 高效固定，杜绝碰撞碎裂：高密度减震海绵将每支试管或离心管独立包裹固定，在振荡过程中容器之间互不接触。有效避免在高速涡旋振荡时因相互碰撞而导致的玻璃试管破裂或离心管变形破损，保障样本安全和实验顺利进行。

2. 多孔位设计，高通量处理：标准50孔模块一次最多可同时处理50个样品。在需要处理大量平行样品的实验中（如ELISA洗板、大规模核酸提取等），可大幅提升实验通量和操作效率。

3. 适配主流品牌机型：模块尺寸与安装方式经优化设计，可适配上海净信（MIX-200系列等）、WIGGENS维根（Vortex3000、TM-1等）、碧云天（BeyoVortex E6788等）等主流品牌涡旋混匀仪主机。用户无需担心兼容性问题，即装即用。

4. 多规格孔径可选，覆盖常用管型：提供多种孔径规格，覆盖实验室常用管型：

5. 运行稳定安静：海绵材质的减震特性可有效吸收振荡过程中产生的振动和噪音，使仪器运行更加平稳安静。减少振动向台面的传递，降低实验室整体噪音水平。

6. 表面光滑，易清洁：模块表面经特殊处理，光滑致密，不易吸附灰尘和试剂残留。使用后可用湿布擦拭或75%酒精消毒，保持洁净。

7. 防滑防震，保障操作安全：模块底部设有防滑纹理或防滑垫，放置于振荡台面上不易滑动。即使在高速振荡状态下，模块也能保持位置稳定，防止因位移导致的试管倾斜或液体洒出。

四、技术参数

五、适用场景

六、使用说明

安装步骤：

1. 确认所选模块的孔径与实验中使用的试管/离心管管径匹配

2. 将模块平稳放置于涡旋混匀仪的振荡台面上，确保与台面紧密贴合

3. 如为可替换托盘设计，将海绵垫片嵌入托盘底座中，确保平整无翘起

4. 将装有样品的试管或离心管垂直插入对应孔位，确保管底触及模块底部

操作要点：

• 插入试管时保持垂直，避免倾斜导致管壁与孔位边缘过度摩擦

• 建议样品装量不超过试管容量的2/3，预留振荡空间

• 启动仪器前确认所有试管均已牢固插入，无松动

清洁与维护：

• 每次使用后，及时取出试管，检查模块表面是否有液体残留

• 用湿布或75%酒精湿润的无尘布擦拭模块表面，自然晾干

• 避免使用强酸、强碱或有机溶剂清洁，以免损坏海绵材质

• 长期使用后如海绵弹性下降或孔位变形，建议及时更换新模块

七、注意事项

• 请根据实际使用的试管/离心管外径选择对应孔径的模块，孔径过小会导致插入困难或挤压变形，孔径过大会导致固定不牢

• 振荡过程中如发现模块有明显位移，请检查模块底部防滑垫是否完好，或适当降低振荡速度

• 处理挥发性或有毒样品时，建议在通风橱内操作

• 如模块表面出现明显破损、开裂或海绵老化，请及时更换

八、订购信息

本产品现货供应，提供多种孔径规格（Φ10mm、Φ12mm、Φ13mm、Φ15-16mm、Φ25mm、Φ29mm），支持孔径定制及批量采购。欢迎各分子生物学实验室、科研院所、医疗机构及生物医药企业来电来函咨询选购。富沃克生物提供专业的技术支持与售后服务。

富沃克生物 —— 专注生命科学工具，以高品质配件赋能多管涡旋混匀的每一个环节。
